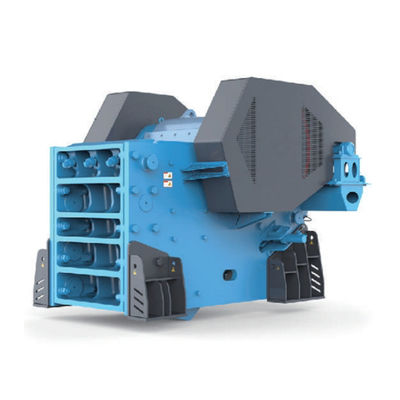

Compact série JC broyeur à mâchoires Plusieurs modèles sont disponibles Structure robuste

La série JC Jaw Crusher a adopté une technologie de concassage professionnelle et des réalisations de recherche;Ce sont les nouveaux concasseurs qui sont développés avec succès en utilisant la méthode d'analyse des éléments finis basée sur des années d'expérience sur la conception et la fabrication de concasseurs à mâchoires.
Comparé au concasseur à mâchoires traditionnel, le concasseur à mâchoires de la série JC accorde plus d'attention aux détails.et la série JC Jaw Crusher offrent les avantages d'une excellente structure de résistance, des équipements fiables, un taux de concassage plus élevé, une plus grande capacité et un coût inférieur.

Caractéristiques et avantages

1. Structure résistante

Deux types de cadres: soudés et emballés. Habituellement,les modèles de petite et moyenne taille sont soudés et les modèles de grande taille sont emballés.
Le cadre soudé adopte un large bord rond de transition, ce qui réduit sensiblement la concentration de contraintes, assurant le cadre sous la même résistance.Il possède les caractéristiques d'une bonne résistance aux chocs et un faible taux de défaillance,etc.
Le cadre emballé utilise une modularisation avancée, une conception de structure de cadre sans soudage, une résistance et une fiabilité élevées.La conception de l'ensemble de l'assemblage est pratique pour le transport et l'installationIl est particulièrement adapté à l'installation de puits souterrains, de mines à haute altitude, ainsi qu'à d'autres lieux de transport étroits et difficiles.

2La conception de la cavité optimisée permet une excellente capacité d'alimentation du matériau.

La cavité est conçue en forme de "V" symétrique, offrant un bon angle raide de la plaque de commutation et une course longue, ce qui permet une grande taille du matériau d'alimentation,La haute puissance et une meilleure gradation réduit également l'usure de la plaque de mâchoire par rapport aux broyeurs de mâchoires traditionnels de la série PE..

3.Longue durée de vie du montage de la mâchoire mobile à usage lourd

L'assemblage de mâchoires mobiles à usage lourd adopte un arbre excentrique à usage lourd,Des roulements à roulement à haute charge et des logiciels à éléments finis optimisés pour une plaque de mâchoire mobile assurant une résistance aux chocs et une grande stabilité de l'assemblage de la mâchoire mobileLe joint labyrinthique et le système de lubrification centralisé garantissent que la lubrification du roulement n'est pas contaminée et que la lubrification est plus pratique.Par conséquent, l'assemblage peut avoir une longue durée de travail et la stabilité

4.Conception du bouclier pour la mâchoire mobile

Un bouclier lourd est installé au-dessus de la mâchoire mobile pour éviter l'impact du matériau.

5.Soutien global du roulement

Le boîtier de roulement en acier fondu est entièrement compatible avec le cadre, évitant que le boîtier de roulement combiné ait une charge radicale inutile sur le roulement pendant le processus de fixation,pour rendre le roulement plus lisse.

6.Réglage pratique du réglage de la décharge

La série JC Jaw Cusher adopte un réglage mécanique ou hydraulique de la plage de décharge,par rapport au réglage à double coin, les opérations de réglage sont plus simples, sûres, rapides et permettent d'économiser plus de temps d'arrêt.

7.Installation intégrée du moteur

L'installation intégrée d'un siège moteur et d'un châssis permet non seulement d'économiser de l'espace d'installation, mais aussi de prolonger la durée de vie de la ceinture en V, en raison de la
Le mouvement synchrone du châssis, du siège moteur et du siège moteur réglable peut ajuster la tension de la ceinture en V.

8.Conception de l'absorption des vibrations

Le broyeur est fixé par un dispositif d'absorption des vibrations en caoutchouc, qui peut absorber efficacement le pic de vibration, tout en permettant au broyeur de se déplacer verticalement et longitudinalement, réduisant ainsi l'impact sur la fondation.

Le secteur privé Données

Les capacités de concassage énumérées sont basées sur un échantillonnage instantané de roches de dureté moyenne.Les données ci-dessus sont à titre de référence, veuillez contacter nos ingénieurs pour la sélection des équipements pour des projets spécifiques.La puissance du concasseur indiquée dans les figures ci-dessus est basée sur le concassage de roches moyennes fragiles d'une masse spécifique moyenne de 2,7 t/m3,lorsque les matières premières entrent dans la chambre de concassage en douceur, sans pontage ni blocageLa petite valeur est prise lorsque les matières premières ne sont pas plus petites que le port de décharge. La grande valeur est prise lorsque les matières fines sont incluses dans les matières premières.Le rendement peut varier en fonction de la méthode d'alimentation et de la nature du matériau, par exemple la composition de la taille du grain., la teneur en eau et en boue, la densité et la fragilité.
